DJ4/1140(660)J机载式甲烷断电仪
DJ4/1140(660)J机载式甲烷断电仪（安标号：MFA100164）
DJ4/1140(660)J-Z机载式甲烷断电仪主机（安标号：MFA100165）
DJ4/1140(660)J机载式甲烷断电仪（以下简称断电仪）是一种适用于煤矿井下各作业场所的采煤机、掘进机等设备，为各种传感器提供直流本安电源，并提供甲烷超限报警、断电功能的固定式仪器。断电仪主机具有数字显示、红外线遥控调校功能，能检测甲烷传感器信号和提供断电（指令）输出。断电点、报警点的设定和断电控制方式的设定均通过遥控器进行。此仪器有备用电池，当交流供电电源停电时，备用电池自动切换工作。

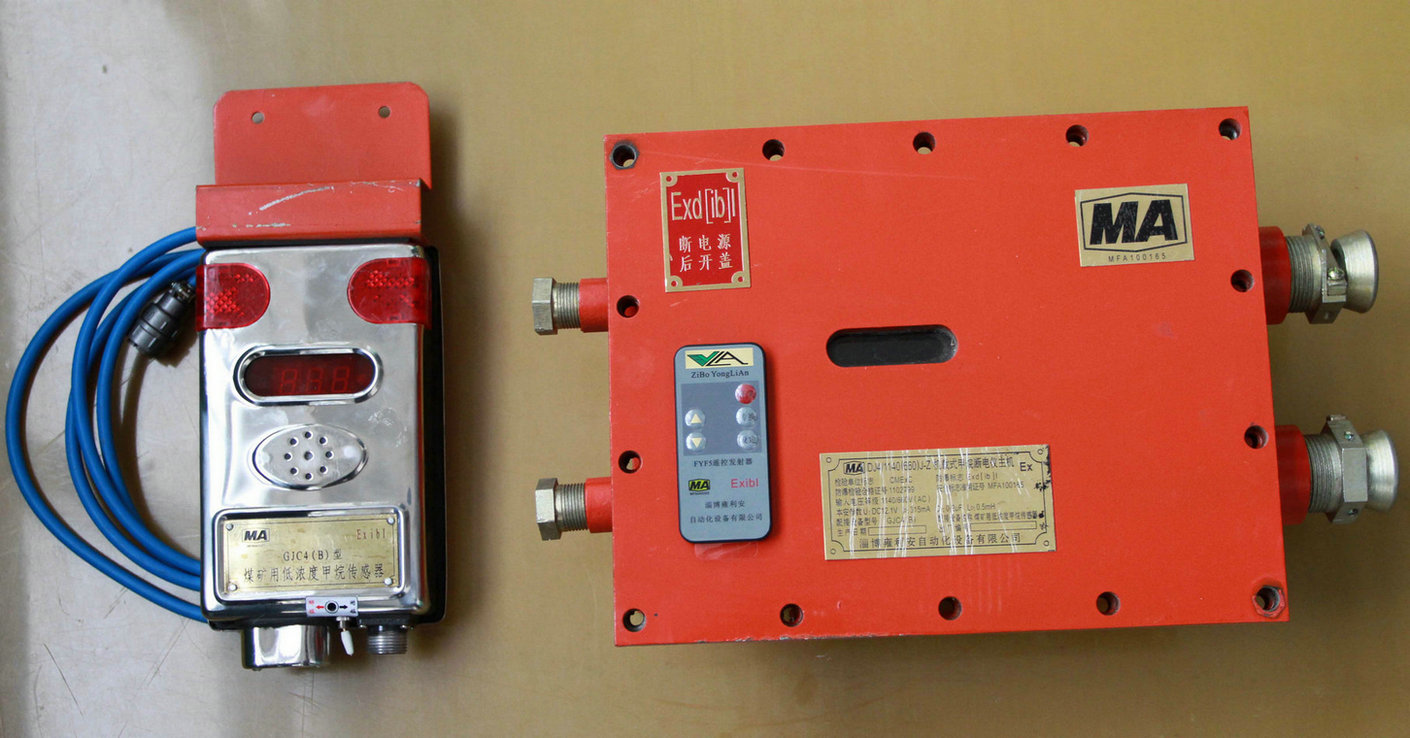

DJ4/1140(660)J机载式甲烷断电仪由DJ4/1140(660)J-Z机载式甲烷断电仪主机、GJC4（B）煤矿用低浓度甲烷传感器、KXB-A矿用本安型声光报警器和FYF5遥控发射器组成。
仪器的制造和使用符合本公司制定的《DJ4/1140(660)J机载式甲烷断电仪企业标准》和《DJ4/1140(660)J-Z机载式甲烷断电仪主机企业标准》。
主要技术参数
防爆型式：矿用隔爆兼本质安全型
防爆标志：Exd[ib]I
本案参数：
Uo：12.1V DC，Io：315mA，Co：0.2μF，Lo：0.5mH。
传输距离：主机与传感器的传输距离为20m(用单芯截面积为1.5mm2的传输电缆)。
输入信号制式：1路模拟量信号：频率型，200Hz~1000Hz。
输出断电接点容量：36V/5A、660V/0.3A
显示方式：四位LED
报警点：可调，仪器出厂时设定在1.00％CH4
断电点：可调，仪器出厂时设定在1.50％CH4
复电点：可调，仪器出厂时设定在1.00％CH4
断电信号输出：1路（非本质安全型）常开/常闭触点，其中：
触点容量：660V/0.3A AC
断电仪主机电源：
输入电源：AC 1140V、660V允许电网波动范围：标称值的（75%～110%）,整机功率≤40W。
备用电池：充放电由片机控制，当交流供电电源停电时，备用电池自动切换工作。工作时间不小于2小时且仪器性能符合企业标准有关要求。当交流供电电源恢复时，备用电池自动转为充电状态，当充满电时自动转为浮充状态。
